La carte vidéo ou carte graphique☘

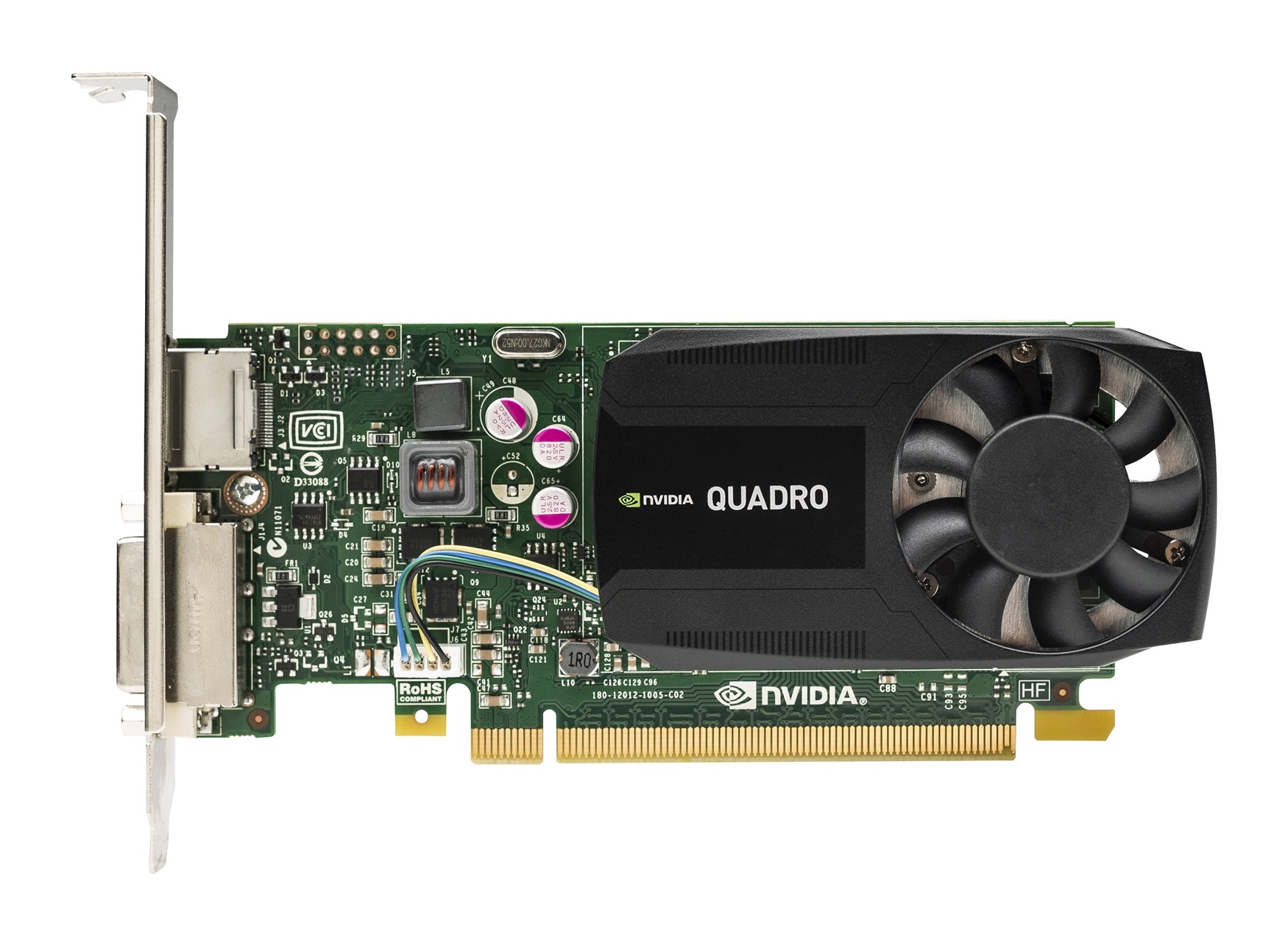

La carte graphique (en anglais « graphic adapter »), parfois appelée carte vidéo ou accélérateur graphique, est l'élément de l'ordinateur chargé de convertir les données numériques à afficher en données graphiques exploitables par un périphérique d'affichage.
Initialement, la carte graphique avait pour rôle d'envoyer des pixels graphique à un écran et d'éffectuer un ensemble de manipulation graphiques simples :
- déplacement des blocs (curseur de la souris par exemple),
- tracé de lignes,
- tracé de polygones...
Les cartes graphiques récentes sont désormais équipées de processeurs spécialisés dans le calcul de scènes graphiques complexes en 3D.
Le GPU☘
Un processeur graphique (appelé GPU, pour « Graphical Processing Unit ») constitue le cœur de la carte graphique. Il est chargé de traiter les images en fonction de la résolution et de la profondeur de codage sélectionnée.
Le GPU est un processeur spécialisé possédant des instructions évoluées de traitement de l'image, notamment de la 3D.
En raison de la température que peut atteindre le processeur graphique, il est parfois surmonté d'un radiateur et d'un ventilateur.
Connectiques☘
Interface VGA standard (analogique)☘
Les cartes graphiques sont la plupart du temps équipées d'un connecteur VGA 15 broches (Mini Sub-D, composé de 3 séries de 5 broches), généralement de couleur bleue, permettant la connexion analogique vers un moniteur, un vidéoprojecteur, etc...
Remarque
Au milieu des années 2000, l'interface DVI (numérique) a été conçue pour remplacer progressivement l'interface VGA. Comme l'interface VGA, l'interface DVI ne transmet que de l'image, pas de son.
HDMI☘
L'interface HDMI (High-Definition Multimedia Interface) rassemble sur un même connecteur à la fois les signaux vidéo et audio. Ceux-ci sont transmis numériquement et peuvent être cryptés (protection du contenu contre la copie). Elle se base sur l'interface DVI qu'elle étend largement.
Cette interface se veut universelle : elle permet de remplacer les câbles Péritel, coaxiaux, S-Video et DVI. Elle permet d'interconnecter une source audio/vidéo (un lecteur HD DVD ou Blu-ray, un ordinateur, une console de jeu ou un téléviseur HD) et elle supporte aussi bien la vidéo standard que la haute définition.
Il existe plusieurs versions de la norme HDMI (1.0, 1.1, 1.2, 1.3...) en fonction des besoins et possibilités de l'appareil à connecter. La version 1.3 permet ainsi de connecter des appareils de très haute définition (3 840 x 2 400) et d'utiliser jusqu'à 8 voix audio.

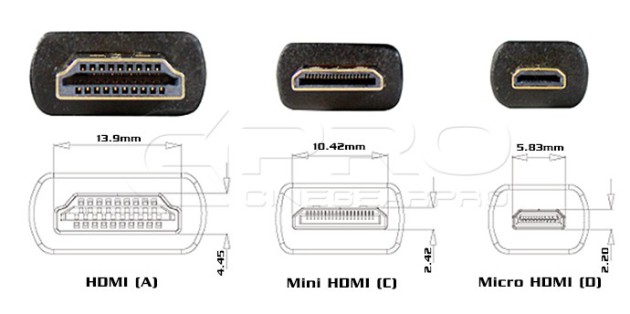

Le connecteur HDMI le plus répandu, dit « de type A » dispose de 19 broches. Il existe un connecteur étendu disposant de 29 broches réservé aux appareils très haute définition, et des connecteurs de type C (19 boches) et D aux formats réduits pour les ordinateurs portables :
