Architecture d'un micro-processeur

Tous les micro-processeurs conçus jusqu'à aujourd'hui s'organisent globalement de même façon. Ils peuvent être décomposés en quatre composants décrits par le modèle de Von Neumann (cf. l'article précédent).

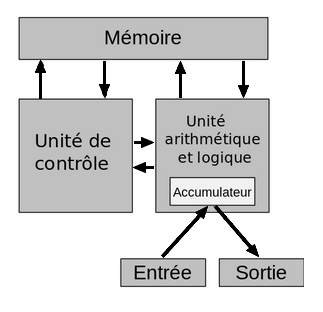

Les quatre composants du modèle de von Neumann sont les suivants :

1. l'unité arithmétique et logique (UAL ou ALU en anglais) aussi appelée unité de traitement.
   Son rôle est d’effectuer les opérations de base (Addition, soustraction, OU, ET, NON,...).

2. l'unité de contrôle, chargée du « séquençage » des opérations à effectuer.
   Elle définit quelles sont les instructions à effectuer et à quel moment.

3. la mémoire qui contient à la fois les données et le programme qui indiquera à l’unité de contrôle quels sont les calculs à faire sur ces données.
   Cette mémoire se divise entre mémoire volatile (programmes et données en cours de fonctionnement) et mémoire permanente (programmes et données de base de la machine).

4. les dispositifs d'entrée-sortie, qui permettent de communiquer avec le monde extérieur.
